Kunin ang aming mga quote sa custom na pagmamanupaktura ng CNC para sa iyong mga prototype at mga bahagi ng produksyon.
CNC para sa iyong mga prototype at mga bahagi ng produksyon.
Kunin ang Iyong Quote
Ang lahat ng mga pag-upload ay ligtas at kumpidensyal.Gumagamit ang CNC ng automated, high-speed cutting machine upang bumuo ng mga hugis mula sa metal stock. Ang 3-axis, 4-axis, at 5-axis mill, lathes, at router ay karaniwang mga CNC machine. Ang workpiece ay maaaring manatili sa lugar habang ang tool ay gumagalaw, ang tool ay maaaring manatili sa lugar habang ang workpiece ay iniikot at inilipat, o pareho ay maaaring gumalaw nang magkasama.
Ang mga bihasang machinist ay nagprograma ng mga daanan ng tool ng makina ng CNC depende sa bahaging geometry. Ang mga modelong CAD ay nagbibigay ng bahaging impormasyon ng geometry. Ang mga CNC machine ay maaaring magputol ng halos anumang metal na haluang metal na may mahusay na katumpakan at repeatability, na ginagawang angkop ang mga custom na manufactured parts para sa pang-industriya, electronics, medikal, robotics, at aerospace na paggamit. Nag-aalok ang DS ng custom na CNC quotes sa mahigit 40 na materyales, mula aluminyo hanggang titanium.
Nagbibigay ang DS ng CNC turning , CNC milling at mga serbisyo sa gear hobbing,. Matuto pa tungkol sa kung anong mga serbisyo ang inaalok namin.
Ang CNC turning ay ang pinakamainam na paraan para sa paggawa ng lahat ng uri ng cylindrical na hugis na may superior surfacefinishes, pati na rin ang malalalim na butas, machined thread, at thread. Ang pagliko ng CNC sa DS ay iyong pipiliin kapag kailangan mo ng mga tiyak na ginawang bahagi, mabilis na pag-ikot, at walang mga hadlang sa volume. Alamin ang higit pa tungkol sa kung paano ka namin matutulungan.

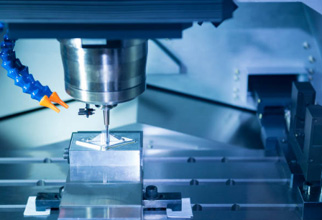

Kunin ang Iyong Quote Pagliko ng CNCLumilikha ang CNC milling ng mga kumplikadong prismatic form at flat surface para sa walang limitasyong bilang ng mga komersyal at pang-industriya na item. Ang mga multi-axis na metal na CNC machine ay hindi nangangailangan ng fixed tooling, ay lubos na nababaluktot, at lubhang tumpak. Matuto nang higit pa tungkol sa kung paano namin matutulungan ang iyong pinakakumplikadong mga proyekto ng paggiling ng CNC anuman ang laki nito.
Kunin ang Iyong Quote Paggiling ng CNCLumilikha ang CNC milling ng mga kumplikadong prismatic form at flat surface para sa walang limitasyong bilang ng mga komersyal at pang-industriya na item. Ang mga multi-axis na metal na CNC machine ay hindi nangangailangan ng fixed tooling, ay lubos na nababaluktot, at lubhang tumpak. Matuto nang higit pa tungkol sa kung paano namin matutulungan ang iyong pinakakumplikadong mga proyekto ng paggiling ng CNC anuman ang laki nito.
Kunin ang Iyong Quote Gear Hobbing|
Mga Pagpapahintulot sa CNC Machining |
|
|
Tampok |
Paglalarawan |
|
Pinakamataas na Sukat ng Bahagi |
Mga giniling na bahagi hanggang sa 950 x 550 x 480 mm (37.0 x 21.5 x 18.5 pulgada) Mga bahagi ng lathe hanggang 1,575 mm ( 62â ) ang haba at 813 mm ( 32â) ang lapad. |
|
Linear na sukat |
+/- 0.025 mm +/- 0.001 pulgada |
|
Mga diameter ng butas (hindi reamed) |
+/- 0.025 mm +/- 0.001 pulgada |
|
Mga diameter ng baras |
+/- 0.025 mm +/- 0.001 pulgada |
|
Kagaspangan sa ibabaw |
0.8 μm Ra 0.4 μm Ra |
Ang CNC machining ay may malawak na hanay ng mga materyales na naa-access para sa mga custom na prototype at mga bahagi ng pagmamanupaktura, mula sa matitigas na metal tulad ng hindi kinakalawang na asero at titanium hanggang sa malambot na mga metal tulad ng aluminyo, tanso, at tanso atbp.
| materyal | Mga Magagamit na Varieties |
| aluminyo | Aluminyo 5052, |
| Aluminyo 6082-T6 | |
| Aluminyo 7075-T6, | |
| Aluminyo 6063-T5, | |
| Aluminyo 6061-T6, | |
| Aluminyo 2024-T3 | |
| Tanso/Tanso | tanso C360, |
| Brass 260, | |
| C932 M07 Bearing Bronze | |
| tanso | EPT Copper C110, |
| Copper 101 | |
| bakal | Alloy Steel 4130, |
| Alloy Steel 4140, | |
| ASTM A36, | |
| Hindi kinakalawang na asero 15-5, | |
| Hindi kinakalawang na asero 17-4, | |
| Hindi kinakalawang na asero 18-8, | |
| Hindi kinakalawang na asero 303, | |
| Hindi kinakalawang na asero 304, | |
| Hindi kinakalawang na asero 316/316L/316F | |
| Hindi kinakalawang na asero 416, | |
| Hindi kinakalawang na asero 420, | |
| Bakal 1008, | |
| Bakal 1018, | |
| Bakal 1020, | |
| Bakal 1045, | |
| Bakal A36 | |
| Nikel | Nitronic 60 |
| Nikel na haluang metal | |
| Kovar | haluang metal ng Kovar |
| Titanium | Titan haluang metal |
|
Mga Guildline ng Disenyo |
|
|
Tampok |
Paglalarawan |
|
Panloob na mga fillet ng sulok |
Idisenyo ang panloob na mga fillet ng sulok upang maging 0.020â - 0.050â na mas malaki kaysa sa karaniwang laki ng drill para sa radii. Sundin ang drill diameter sa depth ratio na 1:6 (1:4 inirerekomenda) bilang isang gabay para sa panloob na radii ng sulok. |
|
Mga fillet sa sahig |
Magdisenyo ng mga floor fillet na mas maliit kaysa sa corner fillets upang payagan ang parehong tool na alisin ang materyal mula sa interior. |
|
Mga undercut |
Palaging magdisenyo ng mga undercut sa karaniwang laki at malayo sa mga sulok upang ma-access ang mga ito ng cutting tool. |
|
Tapped/threaded lalim ng butas |
Magbigay ng clearance ng tool nang bahagyang lampas sa tapped hole depth upang matiyak na kumpleto ang mga thread. |
|
Pagiging kumplikado |
Panatilihin ang bilang ng mga maliliit na hiwa sa pinakamababa upang mabawasan ang mga gastos sa CNC machining; disenyo lamang sa mga kinakailangang tampok upang balansehin ang paggana sa aesthetic. |
| Pinakamataas na Sukat ng Bahagi |
Mga giniling na bahagi hanggang sa 950 x 550 x 480 mm (37.0 x 21.5 x 18.5 pulgada) |
|
Mga bahagi ng lathe hanggang 1,575 mm ( 62â ) ang haba at 813 mm ( 32â) ang lapad. |
|
| Linear na sukat |
+/- 0.025 mm |
|
+/- 0.001 pulgada |
|
| Mga diameter ng butas (hindi reamed) |
+/- 0.025 mm |
|
+/- 0.001 pulgada |
|
| Mga diameter ng baras |
+/- 0.025 mm |
|
+/- 0.001 pulgada |
|
Ang CNC machining ay nagbibigay-daan sa paggawa ng mga bahagi at bahagi na imposibleng gawin nang manu-mano. Ang isang set ng mga tagubilin na ibinigay sa isang computer ay maaaring makabuo ng mga kumplikadong 3D na produkto. Sa pamamagitan ng pagbabarena, paggiling, pag-ikot, at iba pang mga operasyon, ang CNC machine ay nag-aalis ng materyal mula sa base stock piece upang lumikha ng mga hugis, anggulo, at ang huling output.
Ang CNC machining ay madaling ibagay at maaaring gamitin sa iba't ibang materyales, kabilang ang mga metal, plastik, kahoy, salamin, foam, at mga composite. Ang versatility na ito ay nag-ambag sa malawakang paggamit ng CNC machining sa mga industriya, na nagpapahintulot sa mga designer at engineer na lumikha ng mga bagay nang mahusay at tumpak.
Maaaring gamitin ang mga serbisyo ng CNC machining ng DS para sa mabilis na prototype at maramihang pagmamanupaktura.
Narito ang ilang salik na dapat isaalang-alang.
Mabilis na pag-alis ng napakaraming metal.
Lubos na tumpak at maaasahan.
Mahusay para sa paggawa ng mga kumplikadong geometries.
Maraming nalalaman.
Tugma sa maraming uri ng mga substrate.
Mga volume na nasusukat mula isa hanggang isang milyon.
Mababang pamumuhunan sa tooling at gastos sa paghahanda.
Mabilis na pag-ikot.
Ang mga bahagi ay buong lakas at maaaring ilagay sa serbisyo kaagad.
Napakahusay na pagtatapos sa ibabaw.
Madaling na-customize.
Ang paggiling ay hinuhubog ang workpiece sa pamamagitan ng paggamit ng umiikot na multi-point cutting tool. Ang mga end mill, helix mill, at chamfer mill ay mga halimbawa ng mga instrumento sa paggiling na pahalang o patayo ang direksyon.
Gumagamit din ang CNC milling ng CNC-enabled milling machinery, na kilala bilang mill machine o mill, na maaaring pahalang o patayo. Ang mga pangunahing mill ay maaaring lumipat sa tatlong axes, na may mas advanced na mga modelo na tumatanggap ng mga karagdagang axes. Ang hand milling, plain milling, universal milling, at omniversal milling machine ay available lahat.
Upang alisin ang materyal mula sa isang umiikot na workpiece, ang pagliko ay gumagamit ng mga single-point cutting tool. Ang disenyo ng pag-ikot ng tool ay nag-iiba depende sa application, na may mga tool na magagamit para sa pag-roughing, pagtatapos, mukha, threading, paghubog, undercutting, parting, at grooving.
Ginagamit din ang CNC-enabled lathes o turning machine sa proseso ng pagliko ng CNC. Ang turret lathes, engine lathes, at special-purpose lathes ay mga halimbawa ng accessible lathes.
Ang 5 axis CNC machining ay isang numerically-controlled na computerized manufacturing technology na nagdaragdag ng dalawang rotational axes sa 3-axis linear motions ng tipikal na machine tool (X, Y, Z) upang ma-access ang lima sa anim na bahaging surface sa isang operasyon. Sa pamamagitan ng pagdaragdag ng tilting, rotating work holding fixture (o trunnion) sa work table, ang mill ay nagiging 3+2, o index o positional, machine, na nagpapahintulot sa milling cutter na lumapit sa lima sa anim na gilid ng prismatic workpiece sa 90 ° nang hindi nire-reset ang workpiece.
Ang ikaapat at ikalimang palakol ay hindi gumagalaw sa panahon ng paggiling. Ang pagdaragdag ng mga servomotor sa mga karagdagang axes at gagawin itong isa ng CNC. Ang nasabing makina ay tinatawag na "continuous" o "simultaneous" na 5-axis CNC mill. Dalawang karagdagang axes ang maaaring idagdag sa machining head o hatiin sa pagitan ng table at head.
Ang mga CNC machine ay hindi kapani-paniwalang maraming nalalaman at nagsisilbi sa maraming industriya. Ginagamit ito ng mga manggagawang metal para sa pagbabarena at pagruruta. Mas pinipili ng Aerospace ang CNC machining dahil nagbibigay ito ng 5-axis na mga opsyon. Ito ay nagpapahintulot sa kanila na i-cut Inconel.
Ang CNC machining ay mahalaga sa medikal na negosyo para sa micro-machining maliliit na bahagi na nilikha mula sa iba't ibang mga materyales para sa mga function na nagliligtas ng buhay. Ang CNC machining ay ginagamit upang lumikha ng mga bahagi ng pacemaker, titanium joints, at mga medikal na instrumento.
Kapag iniisip mo ang automation at machine, ano ang unang pumapasok sa isip mo? Marami ang magsasabi ng industriya ng sasakyan. Isaalang-alang ang mga shaft, gear, pin, at bracket sa mga kotse. Ginagamit ang CNC machining upang makagawa ng mga kotse, trak, at sasakyang militar.
Iba pang gamit ng CNC:
R&D/Prototyping
Consumer electronics
Robotics
Konstruksyon
Mga meryenda sa ngipin
Agrikultura
iba pang mga aplikasyon ng consumer
Sa tradisyunal na machining, ang isang machinist ay nag-aalis o naghuhubog ng metal. Ang mga designer at engineer ay nagbibigay ng mga kinakailangan sa pamamagitan ng isang engineering sketch o blueprint. Gumagamit sila ng mga turn wheel, dial, switch, chuck, vices, at hardened steel, carbide, at mga pang-industriyang tool sa paggupit ng brilyante upang tiyakin ang mga tumpak na sukat.
Ginagawa ng CNC machining ang parehong mga function tulad ng tradisyonal na machining, kabilang ang pagputol ng metal, pagbabarena, paggiling, pagbubutas, paggiling, at iba pang mga function sa pagbuo at pagtanggal ng metal. Automated, code-driven, programmed. Ang mga pagbawas sa unang beses at ika-500 na beses ay pantay na eksakto. Malawakang ginagamit sa digital manufacturing (at low-volume production run) maaari itong baguhin at baguhin upang matugunan ang mga pagbabago at pagbabago ng mga materyales.
Ang precision machining na ito ay higit na pinalitan ang tradisyonal na machining sa pagmamanupaktura, katha, at pang-industriya na output. Gumagamit ito ng mathematical coordinates at computational power para sa katumpakan. Ginagamit ng CNC ang mga coordinate ng Cartesian. Ito ay mga multidimensional spatial coordinates na may mga axes. Ang mga automated cutting tool machine ay gumagamit ng computer upang kontrolin ang pagputol, pagbubutas, pagbabarena, at iba pang mga operasyon. Sa digital drawing at disenyo ng produkto, minarkahan ng mga inhinyero ang mga coordinate na ito.
Karamihan sa aming mga quote ay inihahatid sa loob ng 24 na oras. at kadalasan sa mas kaunting oras, depende sa mga detalye ng proyekto.
Direktang makikipag-ugnayan sa iyo ang aming team tungkol sa iyong CNC machining quote upang matiyak na natanggap mo at nauunawaan mo ang lahat ng aspeto ng iyong quotation at upang sagutin ang anumang mga tanong na maaaring mayroon ka tungkol sa iyong mga opsyon.
